PW、PWF型懸臂式離心污水泵（結構圖）
時間：2010/5/11 來源：浙江揚子江泵業(yè)有限公司
結構說明

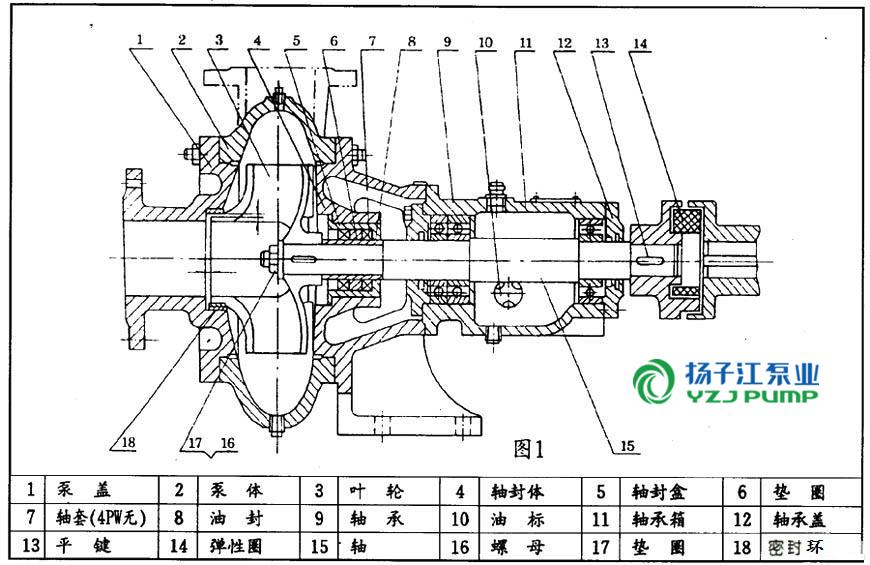

本型泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉
泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。
葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。
葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針方向。
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。
本泵軸封采用油封團密封、密封性能好、更換方便。
密封環(huán)由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。
泵蓋和葉輪進口端的間隙f，密封環(huán)與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。
|
型 號 |
F(mm) |
T(mm) |
底閥內徑 |
備 注 |
|
21/2PW |
2 |
0.15~0.22 |
Φ150 |
|
|
4PW |
2 |
0.175~0.255 |
Φ200 |
|
表1
