DL系列立式多級離心泵（結構圖）
時間：2010/5/9 來源：浙江揚子江泵業有限公司
結構說明
DL型泵由電機和泵兩部分組成，電機為丫型三相導步電機，泵和電機采用聯軸器連接.整體為剛性連接，使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段.中段.導葉.出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環.平衡等，磨損后可用備件更換轉子部分由軸.中輪，平衡鼓等組成轉子下端為水潤滑軸承.上部為角接觸球軸承.泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受逬水段、中段和出水跺的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。
泵旋轉方向從驅動端向下看為逆時針?lè)较蜣D(zhuǎn)動。

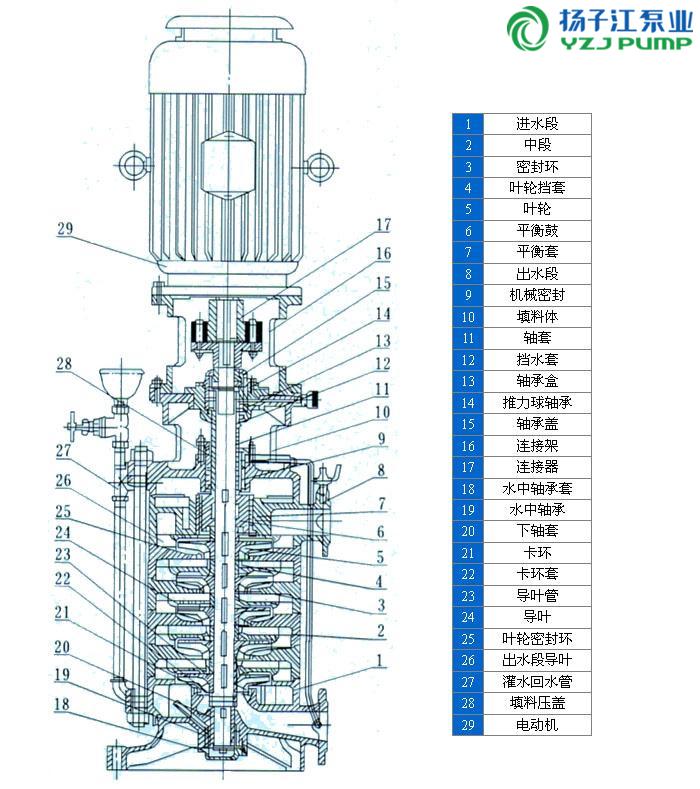

DL系列立式多級離心泵（結構圖）
