計量泵不同形式的分類、結構與工作原理
時間：2014/10/20 來源：浙江揚子江泵業有限公司
計量泵的分類情況一般按泵頭部分的結構、傳動形式等方式來進行分類，其工作原理，組成結構也存在很大的差異。
按泵頭部分可分為柱塞式計量泵和隔膜式計量泵兩大類：

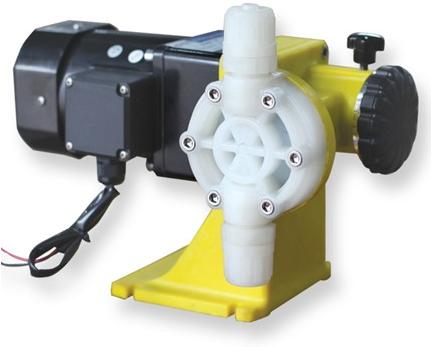

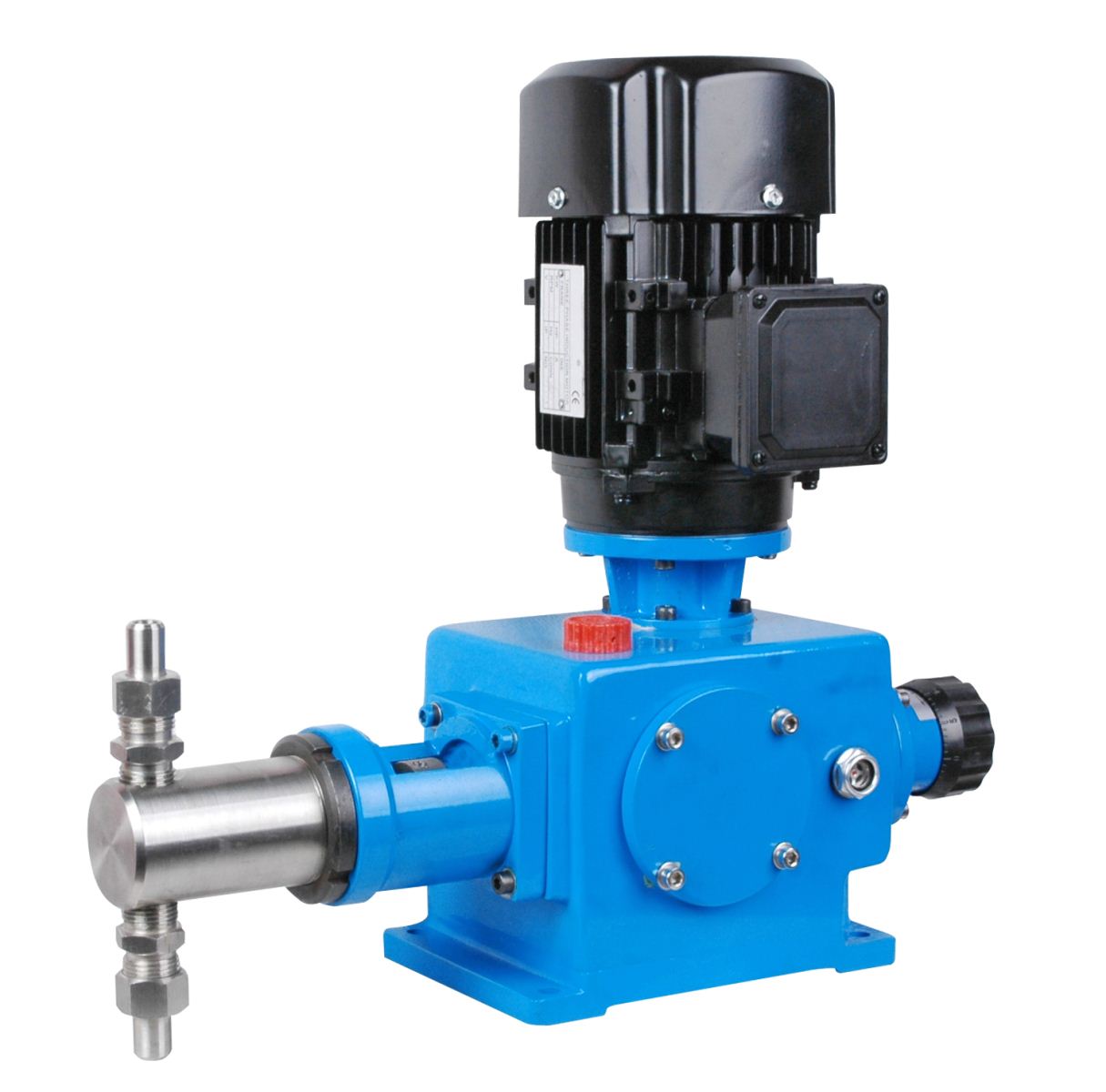

柱塞式計量泵是柱塞作直線往復運動直接借助閥的啟閉達到吸排液體目的，而隔膜計量泵是借助柱塞在缸體內往復運動，使腔內油液產生脈沖力，推動隔膜來回鼓動，在閥的啟閉作用下達到吸排液體的目的，由于用隔膜把柱塞與被輸送液體隔開，可防止液體向外滲漏造成污染和損失，若配上報警器，當隔膜破裂后能及時停車報警，有效地避免油料對流程管道的污染，更換隔膜后又可恢復正常運行，另外，隔膜泵還配裝三閥裝置（自動補油閥、安全閥、放氣閥），可及時補充液壓腔工作油，同時能避免過量補油現象，提高隔膜使用壽命，還可以保證計量泵系統的安全。
按傳動形式分，又可分為凸輪式和Ｎ軸式：
其中微機座（ＪＷ）為聯板凸輪式結構，由電動機通過蝸桿蝸輪，帶動偏心凸輪旋轉，經滑塊（十字頭）使柱塞作直線往復運行。
泵的流量調節通過改變柱塞行程長度或泵速來實現的，柱塞行程可在0～100%范圍內無級調節，運行和停車時均可進行。配上電控等裝置后，可實現原距離操作或自動化控制。配上交流變頻器或調速電機，可實現雙調或降低泵速，以適應工藝流程的需要。
