SZB型引水真空泵結構圖
時間：2014/4/12 來源：浙江揚子江泵業有限公司
SZB水環式真空泵概述
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體高真空度可達85％，特別適合于大型水泵引水用。
目前制造的本型號泵有：SZB-4、SZB-8。其中4(8)表示當水銀柱高為520毫米時的氣量(升／秒)。
SZB水環式真空泵結構說明

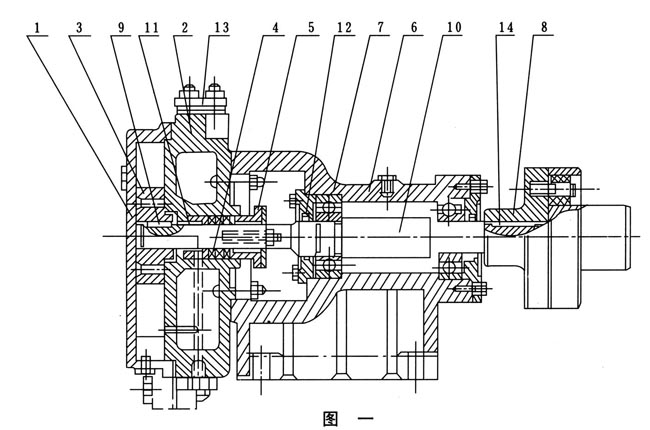

SZB型真空泵結構如圖一所示、工作室由泵體(2)、泵蓋(1)構成，上有進排氣口(詳見圖三)，下有放水螺塞(15)(見圖三)，泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋(5)，內裝填料(4)密封，泵體側面的螺絲孔(16)(見圖三)為補充水環消耗用水。
由鑄鐵制成葉輪(3)，有l(wèi)2個葉片呈放射狀均分布，有平衡孔(其中兩個套扣供拆卸用)平軸向力。口十輪平鍵(9)與軸(10)聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架(6)內的兩個滾珠軸承(17)上右端有彈性聯軸器(8)和電機直接聯接。托架(6)用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。
從傳動方向看，泵軸為逆時針?lè)较蛐D(zhuǎn)(右邊法蘭為排氣El，左邊法蘭為進氣口)。
SZB水環式真空泵結構圖
|
1
|
泵蓋
|
4
|
填料
|
7
|
滾珠軸承
|
10
|
泵軸
|
13
|
法蘭盤
|
|
2
|
泵體
|
5
|
填料壓蓋
|
8
|
聯軸器
|
11
|
填料環
|
14
|
聯軸器平鍵
|
|
3
|
葉輪
|
6
|
托架
|
9
|
葉輪平鍵
|
12
|
軸承壓蓋
|
