不銹鋼F46特氟隆膜片食品級氣動高粘度輸送隔膜泵結構圖分析

時間：2013/4/6 來源：浙江揚子江泵業有限公司

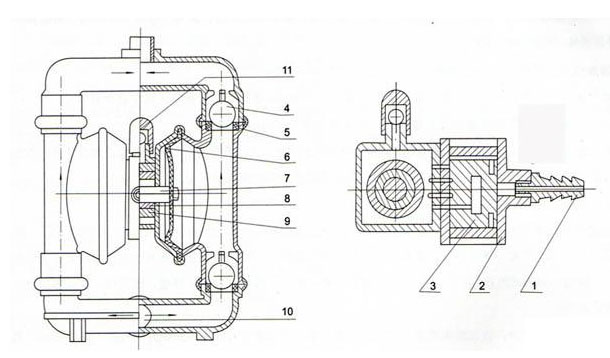

不銹鋼F46特氟隆膜片食品級氣動高粘度輸送隔膜泵結構圖分析：

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口

QBY3氣動隔膜泵是第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點:

1、不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。

2、流動寬敞，通過性能好．允許通過大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；

3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7bar之間)：

4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；

5、不必用電．在易燃、易爆場所使用安全可靠；

6、可以浸沒在介質中工作：

7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介

質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，

當負荷恢復正常后，又能自動啟動運行；

8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：

9、可輸送較粘的液體(粘度在1萬厘泊以下)：

1 0、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵大特點。

產品特點

1、由于用空氣作動力，所以流量隨背壓(出口阻力)的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：第一、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動小。

3、在工地惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。

5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

6、或是一些試驗中保證沒有雜質污染原料。

7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。

主要用途

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

2、泵吸油漆、樹膠、顏料。

3、粘合劑和膠水、全部種類可用泵吸取。

4、各種瓦、瓷、磚器及陶器釉漿。

5、油井鉆好后，用泵吸沉積物及灌漿。

6、泵吸各種乳劑和填料。．

7、泵吸各種污水。

8、用泵為油輪，駁船清倉吸取倉內污水。

9、啤酒花及發酵粉稀漿、糖漿、糖密。

10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11、各種橡膠漿。

12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13、各種劇毒、易燃、易揮發液體。

14、各種強酸、強堿、強腐蝕液體。

型號意義

例如：QBY3-40

QBY3-第三代氣動隔膜泵；

40-進出口直徑

性能參數

型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²)	吸程 (m)	大允許能過顆粒直徑 (mm)	大供氣壓力 (kbf/cm²)	大供氣消耗量 (m³/min)	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 (kgf/cm²)	吸程 (m)	大允許能過顆粒直徑 (mm)	大供氣壓力 (kbf/cm²)	大供氣消耗量 (m³/min)	鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBY-10	0～0.8	0～60	6	5	1	7	0.3	○	○	○	○
QBY-15	0～1	0～60	6	5	1	7	0.3	○	○	○	○
QBY-25	0～2.4	0～60	6	7	2.5	7	0.6	○	○	○	○
QBY-40	0～8	0～60	6	7	4.5	7	0.6	○	○	○	○
QBY-50	0～12	0～60	6	7	8	7	0.9	○	○	○	-
QBY-65	0～16	0～60	6	7	8	7	0.9	○	○	○	-
QBY-80	0～24	0～60	6	7	10	7	1.5	○	○	○	-
QBY-100	0～30	0～60	6	7	10	7	1.5	○	○	○	-

QBY系列氣動隔膜泵（安裝尺寸）

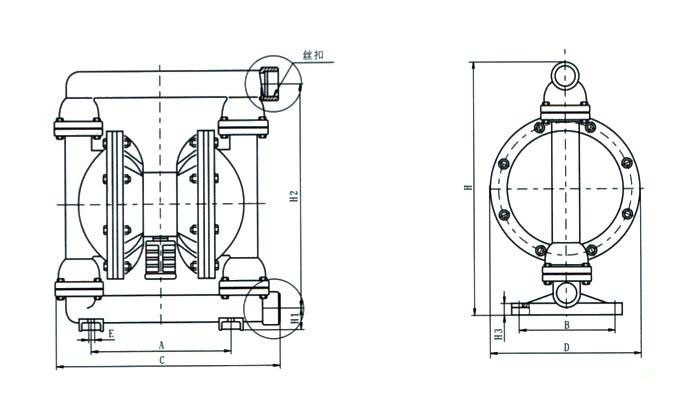

型號	A	B	C	D	E	H1	H2	H3	G	絲扣	備注
QBY-10	120	58	210	140	10	40	255	12	270	3/8”	工程塑料、氟塑料
QBY-15	120	58	210	140	10	40	255	12	270	1/2”	工程塑料、氟塑料
QBY-10	120	0	210	140	12	30	220	10	240	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	120	0	210	140	12	30	220	10	240	1/2”	鑄鐵、不銹鋼、鋁合金

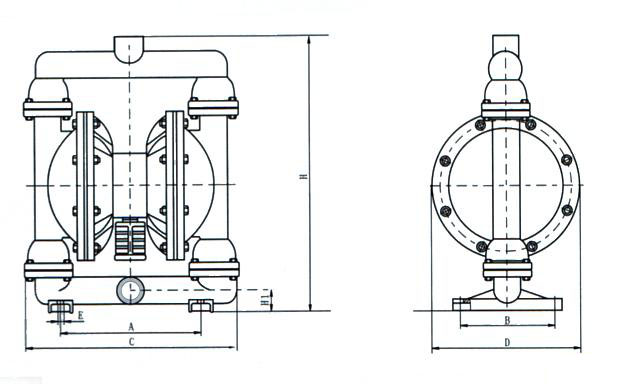

型號	A	B	C	D	E	H1	H	絲扣	備注
QBY-10	160	0	200	160	10	40	260	3/8”	鑄鐵、不銹鋼、鋁合金
QBY-15	160	0	200	160	10	40	260	1/2”
QBY-20	180	155	300	200	10	40	400	3/4”
QBY-25	210	160	320	230	12	50	470	1”
QBY-40	210	160	320	230	12	50	470	11/2”

型號	A	B	D5	D6	C	H	H1	DN1	DN2	n-d1	n-d2	D3	D4	E	n-d4	進氣口外徑	備注
QBY-25	215	150	100	100	380	530	70	25	25	4-Φ11	4-Φ11	75	75	55	4-Φ10	10	工氟程塑塑料料，
QBY-40	215	150	130	120	380	530	70	40	32	4-Φ13.5	4-Φ13.5	100	90	55	4-Φ10	10	工氟程塑塑料料，
QBY-25A	220	160	110	110	370	575	68	25	25	4-Φ11	4-Φ11	75	75	80	4-Φ12	10	鑄鐵、不銹鋼、鋁合金
QBY-40A	220	160	130	120	370	575	68	40	32	4-Φ13.5	4-Φ13.5	100	90	80	4-Φ12	10
QBY-50	340	240	140	140	550	800	65	50	50	4-Φ13.5	4-Φ13.5	110	110	145	4-Φ17.5	12
QBY-65	340	240	160	160	550	800	70	65	65	4-Φ13.5	4-Φ13.5	130	130	145	4-Φ17.5	12
QBY-80	340	240	190	190	580	950	100	80	80	4-Φ17.5	4-Φ17.5	150	150	130	4-Φ17.5	14
QBY-100	340	240	210	190	580	950	100	100	80	4-Φ17.5	4-Φ17.5	170	170	130	4-Φ17.5	14
